Mi is… a Boy-felület?

Facebook
Nyomtatás

A Boy-felület a projektív síknak a háromdimenziós térbe való immerziója (tehát csak transzverzális önátmetszésekkel rendelkező beképezése), amelyet Werner Boy talált 1901-ben [1] (miután Hilbert megbízta azzal, hogy lássa be, a projektív síknak nem létezik immerziója a háromdimenziós térbe). Az Interneten rengeteg csodálatos kép található erről az immerzióról, most belülről fogjuk ezt felépíteni, hogy jól láthatóak legyenek a Boy-felület tulajdonságai.

Először is, az immerziónak szükségszerűen lesz egy háromszoros pontja, ahol három sík találkozik oly módon, ahogy a koordinátasíkok találkoznak \( {\mathbb{R}}^3\) origójában. Valóban, egy \( S\) immertált felület háromszoros pontjainak száma modulo 2 megegyezik \( S\) első Stiefel–Whitney osztályának \( H^2(S; {\bf {Z}}_2)\)-ben lévő négyzetével (ami a projektív sík esetében 1).

Kirby fig1

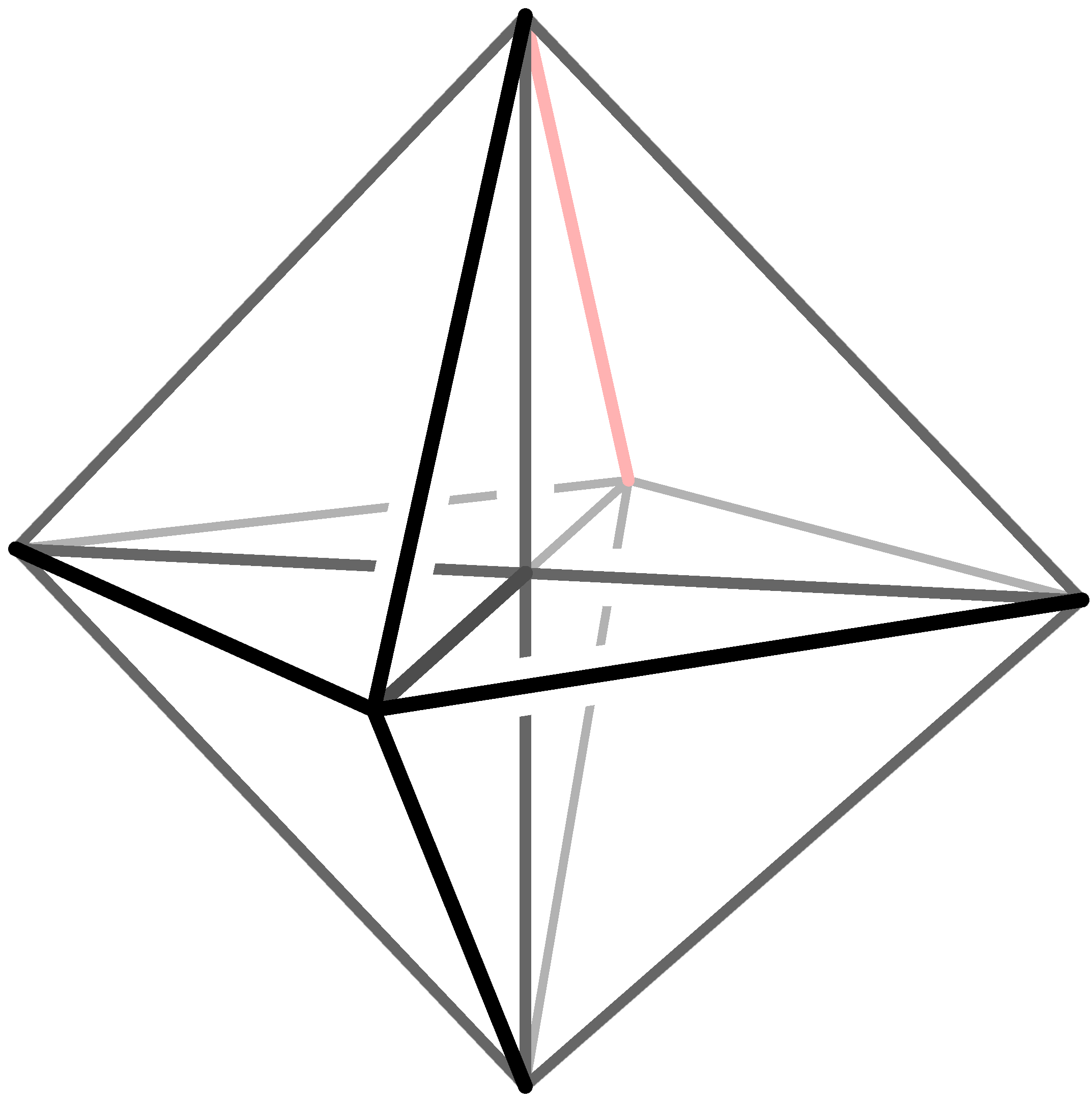

1. ábra

Vegyük az \( xy\) síkban azt a négyzetet, amelynek négy csúcsa a \( (\pm 1, 0, 0)\) és \( (0, \pm 1, 0)\) pontokban van, és vegyük a hasonló négyzeteket az \( xz\) és \( yz\) síkokban, ahogy azt az 1. ábra is mutatja. A kapott poliéder élváza a Park City Matematikai Intézet (PCMI) logója; ez a logó inspriálta 2006 júliusi előadásomat erről a témáról Park City-ben. A most bemutatandó konstrukció nem tőlem származik, de nem tudok arról, hogy ez valaha megjelent volna. Nekem Bob Edwards mondta el a PCMI intézetben, és neki is a logóról jutott eszébe.

Kirby fig2

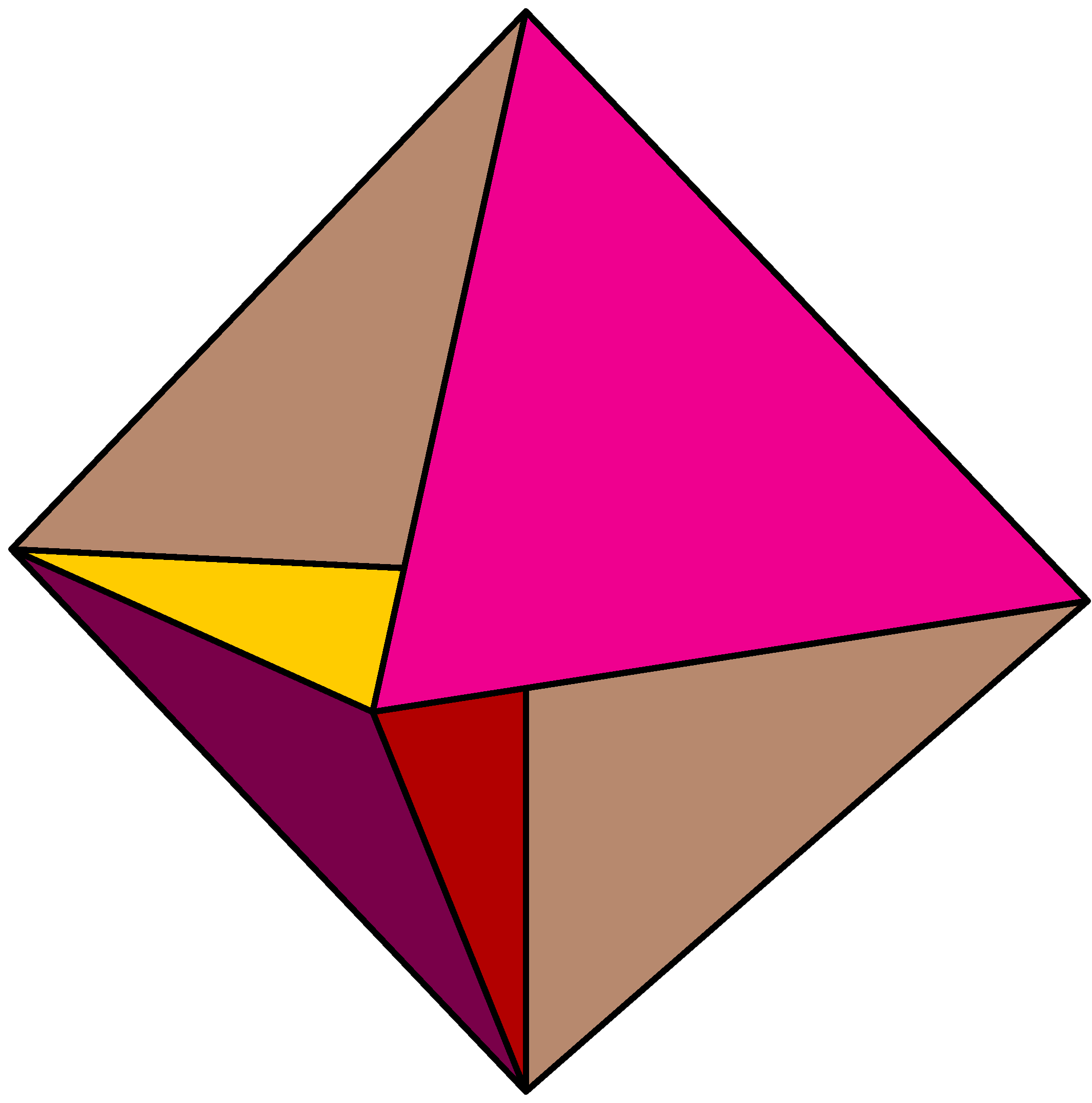

2. ábra

Adjunk tehát az 1. ábrához négy 2-szimplexet (vagyis háromszöglapot) a „szemközti” háromszögek mentén; ezek közül kettőt, egy sötét lilát és egy bíbort a 2. ábrán szemléltetünk. Itt „szemközti” azt jelenti, hogy a négy 2-szimplex közül semelyik kettőnek nincs közös éle. A kapott \( P\) poliéder egy kétdimenziós sokaság (azaz felület), mivel minden él egy négyzeten és egy háromszögön fekszik; és a hat szimmetrikus csúcsnál egy nyolcas-alak (egy kör síkba immertált képe egyetlen duplaponttal) feletti kúpot kapunk, ami egy absztrakt kétdimenziós körlap. A négyzetek és háromszögek együtt az \( {\mathbb{RP}}^2\) projekív síkot adják, mivel a felület Euler-karakterisztikája \( 6-12+7=1\).

Vegyük észre, hogy a kocka minden csúcsát maximális módon levágva egy olyan testet kapunk, amelyet 8 háromszög (amelyek az eredeti kocka csúcsainak felelnek meg) és 6 négyzet határol (ezek a négyzetek az eredeti kocka lapjainak közepén voltak). Az átellenes pontokat azonosítva \( {\mathbb{RP}}^2\)-t, illetve a fent megkonstruált \( P\) poliédert kapjuk. Vegyük észre a kapott objektum szimmetriáit.

\( P\) egyetlen problémája, hogy nem simán van beágyazva a háromdimenziós térbe. Az éleket még le tudjuk kerekíteni, a hat kúp-pontot azonban nem. Ezt megjavítandó, párosítsuk a 6 kúp-pontot a „szemközti” élekkel (az 1. ábrán egy ilyen élt pirosra színeztünk). Minden él felhasználható arra, hogy „kiküszöbölje” a 8-as alakú kúpokat az él végein, ahogy azt a 3–7. ábrák mutatják.

Kirby fig3

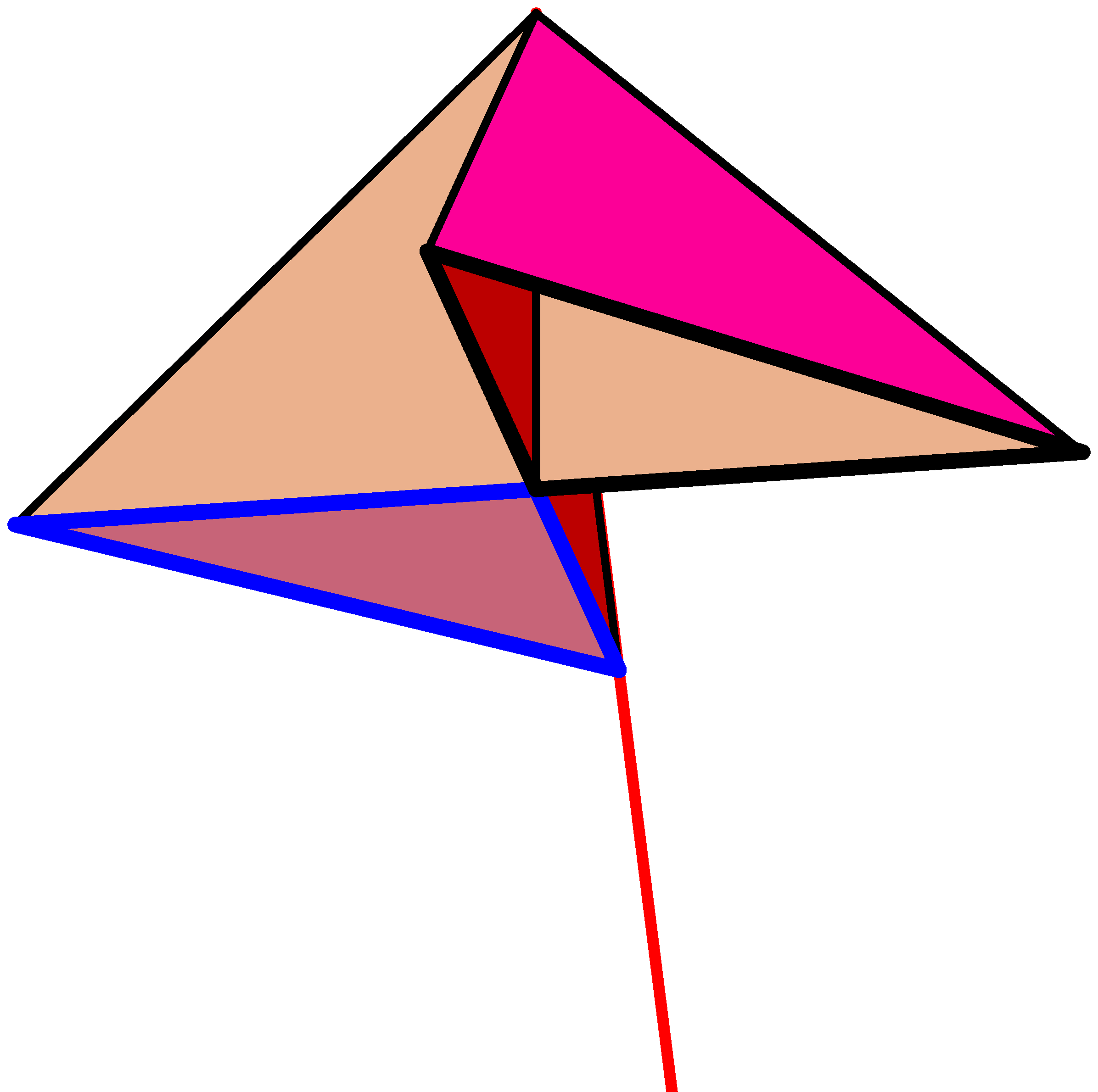

3. ábra
Kirby fig4 scaled

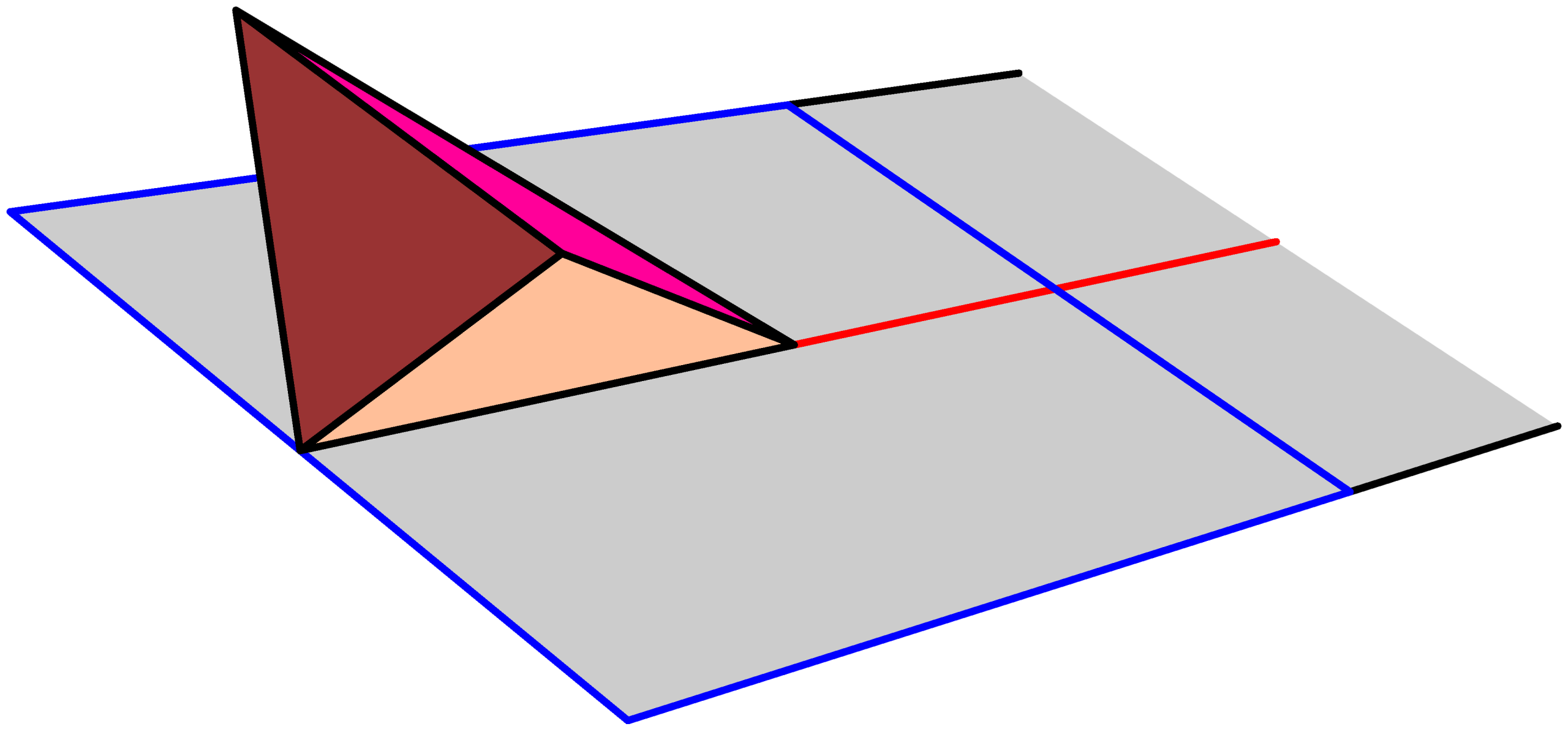

4. ábra

A felső csúcs egy környezetét mutatja meg a 3. ábra. Ez a környezet kilapítható, hogy úgy nézzen ki, mint ahogy azt a 4. ábra mutatja; ez továbbra is egy 8-as alak feletti kúp lesz. A piros él egy környezete úgy néz ki, ahogy azt az 5. ábra mutatja, mindkét végén egy kúp-ponttal. Ezt kilapítva a 6. ábra \( Q\) poliéderét kapjuk. \( Q\) valójában egy téglalap képe, amely immertált, kivéve a kúp-pontban. Ezt (a határt változatlanul hagyva) megváltoztatjuk, és a téglalap 7. ábrán mutatott immerziójára cseréljük, ahol a kúp-pontok eltűntek.

Kirby fig5 scaled
5. ábra
Kirby fig6 scaled

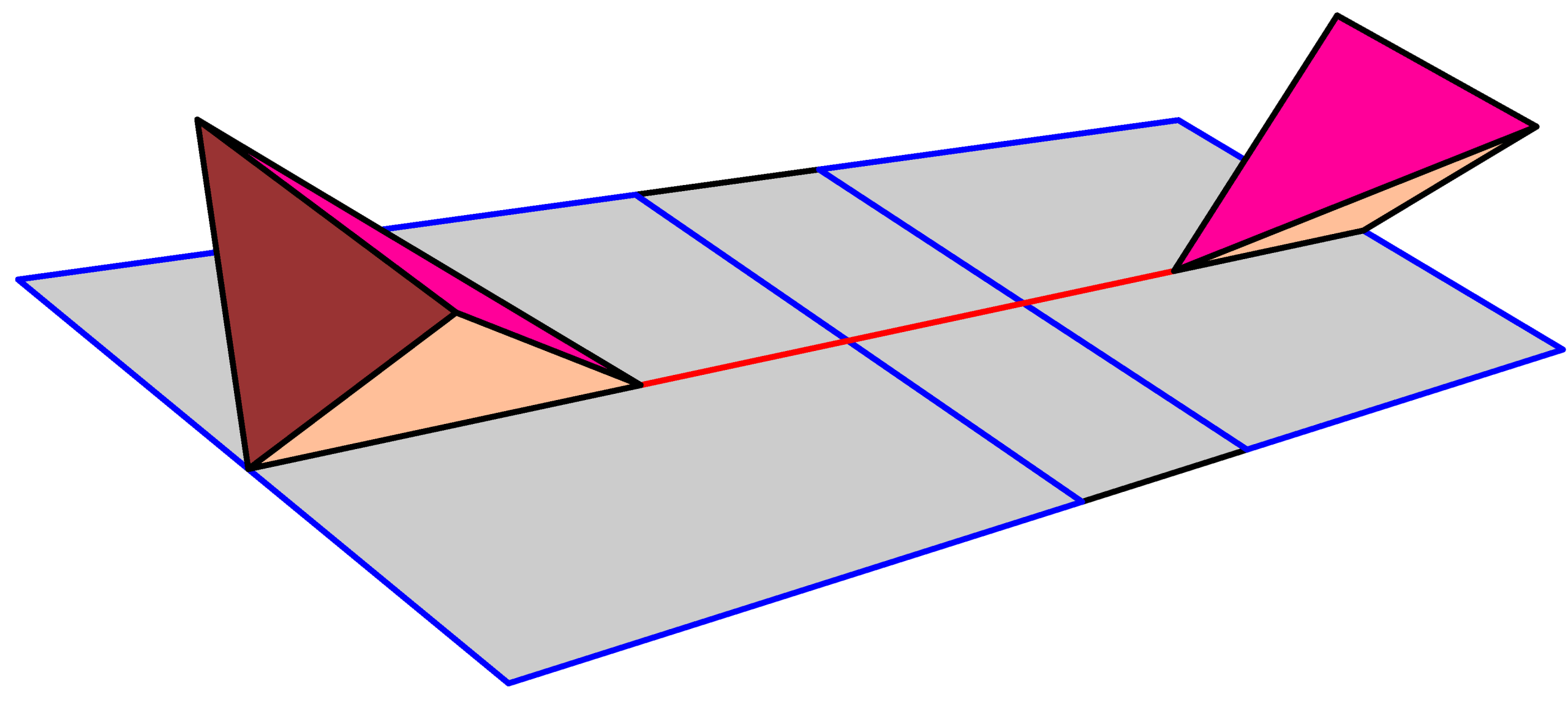

6. ábra
Kirby fig7 scaled

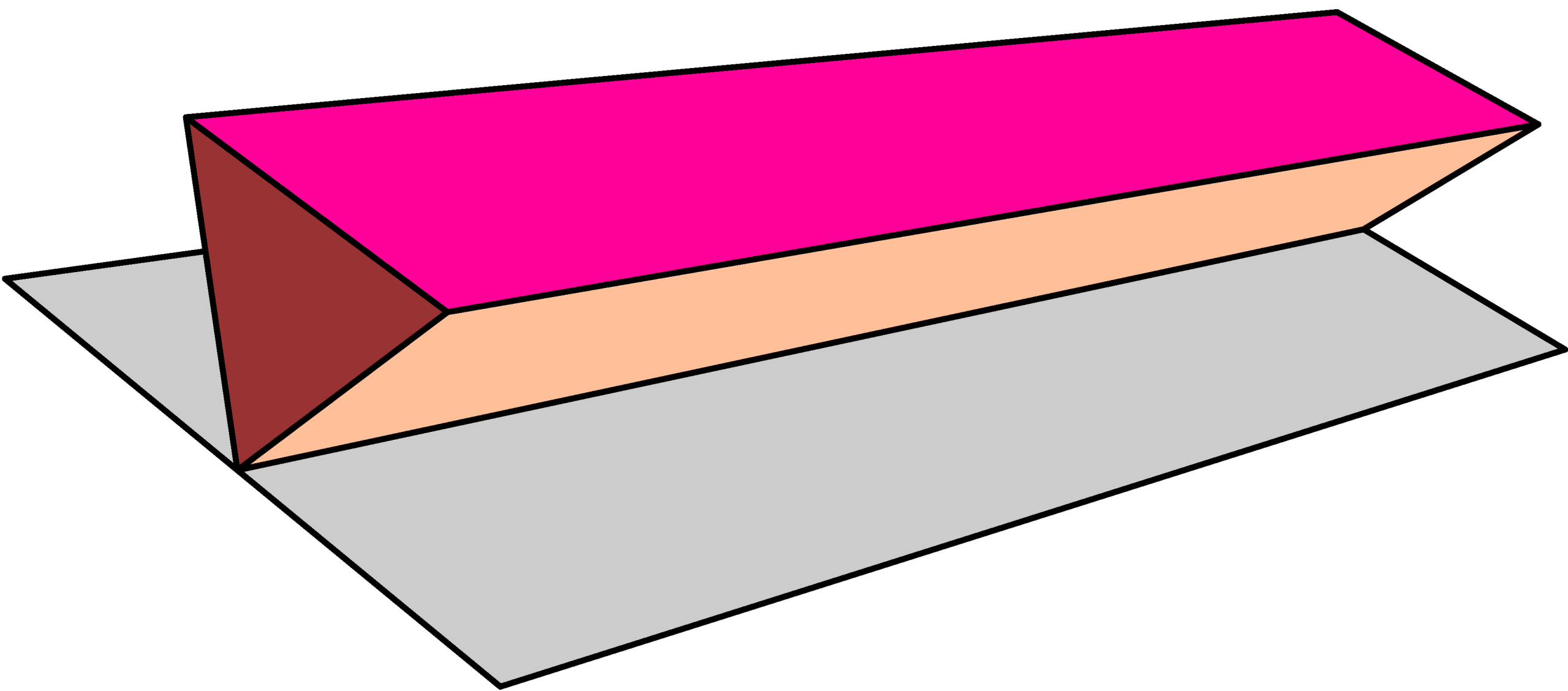

7. ábra

Amint ezt a műveletet mindhárom csúcspárra (a kúp-pontokra) végrehajtottuk, megkapjuk a Boy-felületet, a projektív sík egy immerzióját. Ez egy részenként lineáris (ún. PL) immerzió, de a csúcsok és élek könnyedén lekerekíthetőek, egy sima immerziót adva. Vegyük észre, hogy a duplapontok egy immertált körvonalat alkotnak, amely háromszor megy át a tripla-ponton. Ez az immertált kör \( {\mathbb{R}}^3\) eredeti koordinátatengelyeiből áll, egyesítve azzal a három éllel, amelyek segítségével a kúp-pontokat eltüntettük. E körvonal \( {\mathbb{RP}}^2\)-beli környezete természetesen egy Möbiusz-szalag, amelynek komplementuma egy beágyazott körlap.

Ez a sima immerzió (vagy bármely másik) arra is használható, hogy illusztráljuk Smale gömbkifordítási tételét [2]. Ez a tétel azt mondja, hogy létezik a kétdimenziós gömbfelület  \( {\mathbb{R}}^3\)-ba való immerzióinak egy olyan serege, amely kifordítja a gömböt; a létezési tételt eredetileg Smale látta be, és azóta több konstrukció jelent meg erről [2]. A projektív sík immertált képének normális \(0\)-dimenziós gömbnyalábja (vagyis a normális \( [-1,1]\)-nyaláb pereme) egy immertált kétdimenziós gömböt ad, és ez az immerzió kifordítható úgy, hogy az intervallumok végpontjait egymás felé mozgatjuk a \( [-1,1]\) intervallum mentén. Ez nem lesz generikus, mert félidőben épp a Boy-felületet kapjuk, míg egy generikus 1-paraméteres immerzióseregben nem találunk kétdimenziós többszöröspont-halmazt.

Ahhoz hogy kifordítsuk a kétdimenziós beágyazott kerek gömböt, meg kell találnunk azt is, hogy hogyan mozgassuk ezt immerziókon keresztül az immertált projektív sík feletti 0-dimenziós gömbnyalábba, majd ebben a képben ezt a fentiek szerint átmozgatjuk önmagán, és az eredményt ismét (az első lépésben talált immerziósereg megfordításával) a kerek gömbbe visszük vissza.

Az első (és így a harmadik) lépésről pedig ismert, hogy megtehető. Egy immertált kétdimenziós gömb Gauss-leképezése a következő módon definiálható: rendeljük a gömb egy pontjához az \( {\mathbb{R}}^3\)-beli standard kétdimenziós gömb azon pontját, amely a választott pont kifelé mutató egység hosszú normálisa végpontjának felel meg. (Ehhez a gömb egy irányításának rögzítése szükséges, és a kifordítás alatt a kifelé mutató normális a befelé mutató normálisba fog mozogni.) A Boy-felület feletti normális 0-gömbnyaláb Gauss-leképezése egy 1-fokú leképezés, mivel a háromszöglapon levő normális az egyetlen abba az irányba mutató vektor. Smale-nek az ebben a dimenzióban lévő immerziókra vonatkozó tétele szerint ha két immerzió Gauss-leképezésének foka megegyezik, akkor a két immerzió összeköthető immerziók egy 1-paraméteres családjával. Emiatt tehát a gömb-kifordítás létezik, bár a Boy-felület csak azt mutatja meg, hogy az immertált 0-dimenziós nyaláb kifordítható.

Köszönetnyilvánítás: Köszönöm Bill Casselman-nak a kiváló képeket, és a Clay Mathematics Institute-nak a támogatásukat, amelyet a 2006-os Park City Mathematics Institute programja alatt nyújtottak.

 Rob Kirby

Irodalomjegyzék

[1] Werner Boy: Über die Curvatura Integra und die Topologie der Geschlossener Flächen, Dissertation, Göttingen, 1901; Math. Ann. 57 (1903), 151–184.

[2] Anthony Phillips: Turning a surface inside out, Scientific American 214 (1966), no. 5, 112–120.

[3] Stephen Smale: A classification of immersions of the two-sphere, Trans. Amer. Math. Soc. 90 (1958), 281–290.

Rob Kirby a University of California, Berkeley professzora. A cikk ábráit Bill Casselman készítette, ő a University of British Columbia professzora és a Notices grafikai szerkesztője. A cikk eredetileg az American Mathematical Society Notices folyóiratának 2007 novemberi számában jelent meg a What is …? rovatban. A fordítást Stipsicz András készítette.

Rob Kirby: What is Boy’s Surface? Notices Amer. Math. Soc. Vol. 54 Num. 10. (2007 November) 1306-07 ©2007 American Mathematical Society. https://www.ams.org/notices/200710/tx071001306p.pdf
